CAD放樣遇到圖紙單位不一致怎么辦？工程之星CAD圖紙單位轉換快速解決
發布時間：2022-05-14 09:43:06
我們在使用RTK進行CAD放樣時，偶爾會遇到圖紙單位不一致的情況，而圖紙單位不一致就會導致數據讀取錯誤，這時候我們應該怎么辦呢？解決辦法來啦。
一、CAD圖紙讀取功能
工程之星測量軟件優化了CAD圖紙讀取功能，能夠自動進行圖紙單位的獲取。
在圖紙單位為毫米的情況下能夠自動進行數據讀取轉換進行顯示（放樣界面讀取數據單位統一為：米）。
二、CAD圖紙單位轉換
除此之外，還有可能出現圖紙單位本身設置錯誤的情況。在遇到這種特殊情況的時候，CAD進行單位讀取時，將無法識別錯誤。那應該怎么處理呢？
這時需要借助CAD圖紙單位轉換工具，人工進行單位切換，保證數據讀取的準確性。

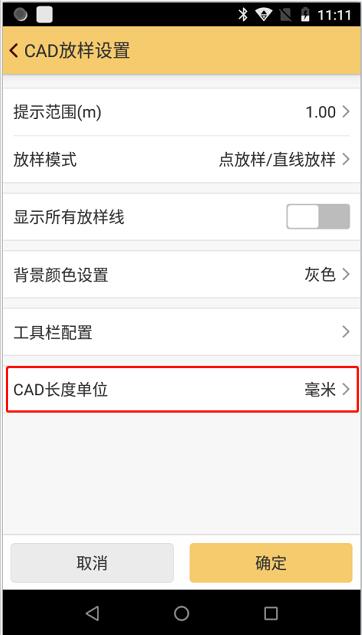

1、【CAD長度單位】工具位置：【CAD放樣】-【選項】-【CAD長度單位】

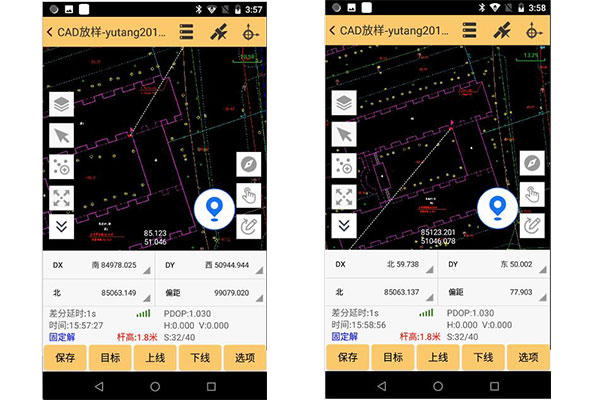

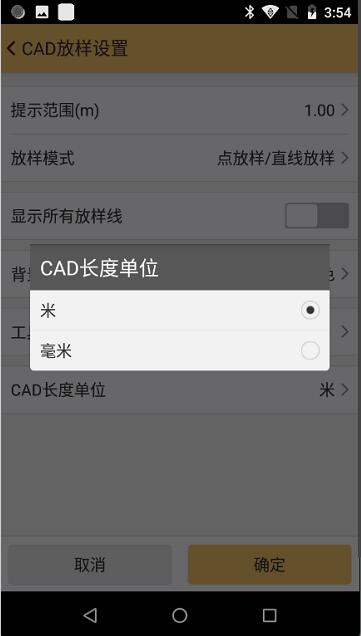

2、用戶打開CAD圖紙，選擇【點選】工具，進行圖形點選擇，可以看到界面顯示的坐標數據信息；在確認圖紙單位錯誤的情況下，點擊【選項】進入設置頁面，選擇【CAD長度單位】進行單位切換，切換完成后重新回到放樣界面進行點選查看坐標，就可以看到正確的坐標信息。
以上就是關于CAD放樣遇到圖紙單位不一致怎么辦的解決辦法，你學會了嗎？當然具體問題具體分析，我們在進行測量放樣時經常會遇到一些突發情況，大家熟悉步驟了可以按照步驟一一排查并解決問題。
文章內容來源參考：南方微課堂
一、CAD圖紙讀取功能
工程之星測量軟件優化了CAD圖紙讀取功能，能夠自動進行圖紙單位的獲取。
在圖紙單位為毫米的情況下能夠自動進行數據讀取轉換進行顯示（放樣界面讀取數據單位統一為：米）。
二、CAD圖紙單位轉換
除此之外，還有可能出現圖紙單位本身設置錯誤的情況。在遇到這種特殊情況的時候，CAD進行單位讀取時，將無法識別錯誤。那應該怎么處理呢？
這時需要借助CAD圖紙單位轉換工具，人工進行單位切換，保證數據讀取的準確性。
1、【CAD長度單位】工具位置：【CAD放樣】-【選項】-【CAD長度單位】
2、用戶打開CAD圖紙，選擇【點選】工具，進行圖形點選擇，可以看到界面顯示的坐標數據信息；在確認圖紙單位錯誤的情況下，點擊【選項】進入設置頁面，選擇【CAD長度單位】進行單位切換，切換完成后重新回到放樣界面進行點選查看坐標，就可以看到正確的坐標信息。
以上就是關于CAD放樣遇到圖紙單位不一致怎么辦的解決辦法，你學會了嗎？當然具體問題具體分析，我們在進行測量放樣時經常會遇到一些突發情況，大家熟悉步驟了可以按照步驟一一排查并解決問題。
文章內容來源參考：南方微課堂
